ИТОН
инклинометр томский непрерывный скважинный
Уникальная технология БЕЗ АКСЕЛЕРОМЕТРОВ

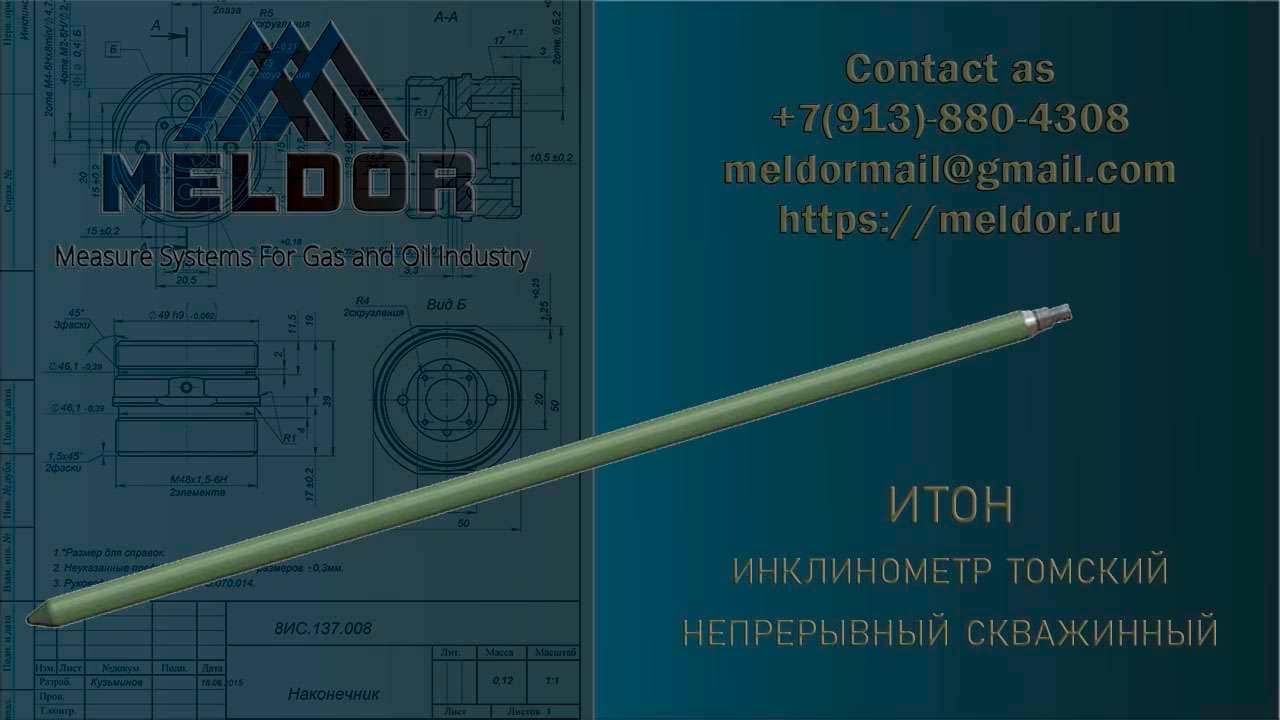

Инклинометр скважинный ИТОН
Скважинный инклинометр ИТОН — это надежное устройство, предназначенное для выполнения измерений в скважинах. Это высокоточное оборудование, спроектированное с использованием инновационных технологий, которое обеспечивает точные измерения и повышенную надежность в самых суровых условиях.
Назначение инклинометра
Скважинный инклинометр ИТОН предназначен для измерения магнитного азимута, зенитного угла скважины и угла отклонителя спважинного прибора относительно апсидальной плоскости в функции глубины. Он широко применяются при производстве работ в открытом стволе скважины или колонне бурового инструмента, содержащего легкосплавные бурильные трубы (ЛБТ).
Описание инклинометра
Инклинометр ИТОН доступен в различных корпусах диаметрами 42, 60 и 73 мм, что позволяет выбирать оптимальный вариант в зависимости от условий измерения. Он разработан для работы с кабелем длиной до 5000 метров и функционирует в режиме непрерывной передачи данных. Это облегчает его интеграцию с персональными компьютерами и компьютеризированными системами каротажа, такими как «Кедр».
Питание скважинного прибора производится от наземного прибора постоянным током по жиле и оплетке каротажного кабеля.
Инклинометр использует стандартную конфигурацию, включая 3-осевой феррозондовый магнетометр и 3-осевой емкостный датчик угла наклона. Выходными данными являются углы магнитного азимута, зенита, отлонителя, три магнитных компоненты, три гравитационных компоненты и температура. По запросу, его можно дополнить двумя модулями ориентации.
Особенности скважинного инклинометра ИТОН
Инклинометр ИТОН выделяется использованием жидкостных емкостных датчиков угла наклона вместо акселерометров. Это инновационное решение позволяет проводить измерения в скважинах при высоких температурах и вибрациях, предоставляя результаты, которые превосходят современные аналоги акселерометров. Такое решение стало результатом долгих исследований, направленных на создание более надежной и простой альтернативы акселерометрам.
Скважинный инклинометр ИТОН демонстрирует высокую динамическую стабильность зенитного угла при непрерывных измерениях на высоких скоростях до 1000 метров в час. Он также обладает повышенной устойчивостью к ударам и работает в широком температурном диапазоне.
Конструкция феррозонда, применяемого в инклинометре, позволяет достигать высокой точности без применения градуировочных зависимостей, даже в условиях изменяющихся температур. Нелинейность измерений не превышает 0.1%.
Важно отметить, что все чувствительные элементы, такие как емкостные датчики угла наклона и феррозонды, производятся собственным производством компании. Это позволяет обеспечить полный цикл производства инклинометрических систем и поддерживать высокий стандарт качества.
Интеграция с Колтюбинг (Coiled tubing):
Колтюбинг (Coiled tubing) — это неотъемлемая часть современной нефтегазовой промышленности, предоставляющая ряд преимуществ в различных аспектах бурения и обслуживания скважин. Инклинометр ИТОН представляет собой важный инструмент, который может использоваться в рамках колтюбинга в качестве MWD системы. При интеграции этого прибора в систему колтюбинга, он комплектуется приемо-передающей панелью и программой наклонного бурения, что позволяет значительно повысить эффективность процесса бурения. Использование инклинометра ИТОН в составе колтюбинга значительно улучшает процесс бурения, делая его более эффективным и быстрым. Благодаря точным данным об угле наклона и направлении скважины, буровая установка может работать с максимальной эффективностью.
Заключение
Инклинометр ИТОН представляет собой надежное и точное устройство для измерения углов и азимута в скважинах. Его использование способствует увеличению эффективности бурения и снижению рисков. Ставшим результатом многолетних исследований и инноваций, этот инклинометр продолжает оставаться важным инструментом в нефтяной промышленности.
Преимущества инклинометра ИТОН
- Датчики зенита и азимута собственного производства.
- Датчик зенитного угла выполнен по технологии жидкостного емкостного, обеспечивая высокую точность, ударопрочность и надежность.
- Высокая точность измерений: ± 0.1 градуса по зениту, ± 0.3 градуса по азимуту.
- Доступные диаметры корпусов: 42 мм, 60 мм и 73 мм.
- Высокие динамические показатели, что делает его незаменимым инструментом в геологических работах.
Часто задаваемые вопросы (FAQs)
1. Какие задачи может решать инклинометр ИТОН?
Инклинометр ИТОН позволяет измерять магнитный азимут, зенитный угол скважины и угол поворота, что важно для бурения скважин.
2. Какие преимущества имеют жидкостные емкостные датчики угла наклона?
Жидкостные емкостные датчики угла наклона обеспечивают работу при высоких температурах и вибрациях, превосходя аналоги акселерометров.
3. Какая точность измерений инклинометра ИТОН?
Инклинометр обеспечивает высокую точность измерений: ± 0.1° по зениту, ± 0.3° по азимуту.
4. В каких размерах доступен инклинометр ИТОН?
Инклинометр представлен в размерах корпусов диаметрами 42мм, 60мм и 73мм, чтобы удовлетворить разные потребности.
5. Где можно ознакомиться с техническими характеристиками инклинометра ИТОН?
Вы можете скачать PDF файл с полными техническими характеристиками инклинометра ИТОН по ссылке выше.
Скважинный инклинометр ИТОН представляет собой современное и надежное устройство для точных измерений в скважинах. Его инновационные решения и высокие технические характеристики делают его предпочтительным выбором для профессионалов
