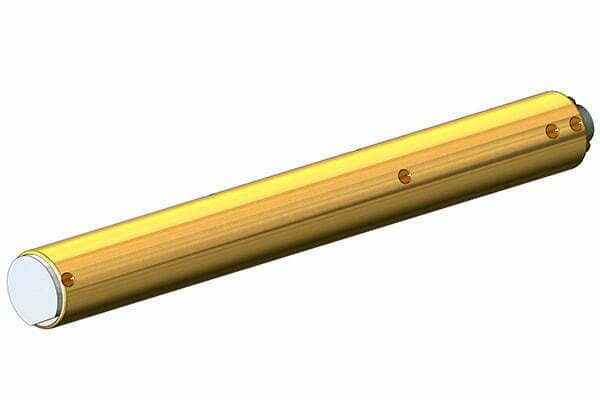

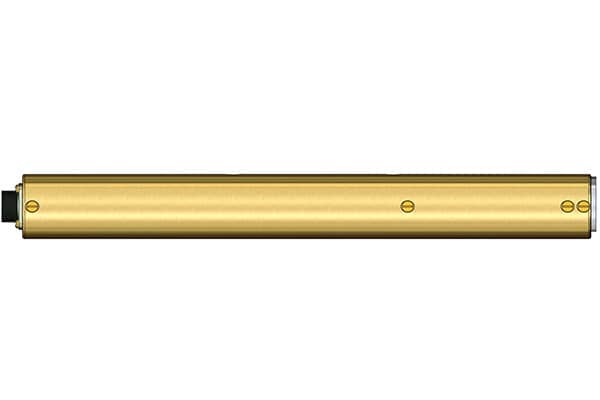

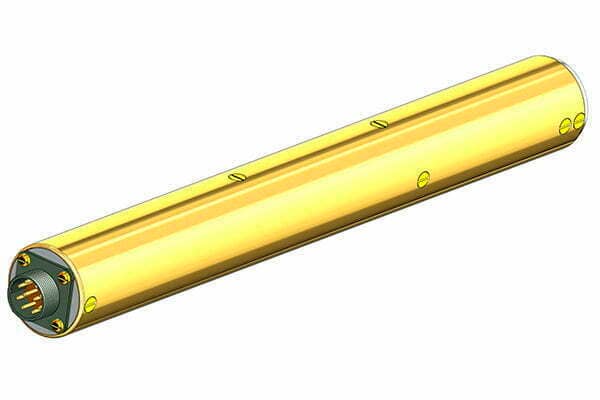

Высокоточный жидкостный емкостной 2-х осевой датчик угла наклона
Технология прямого измерения угла (DAM) для систем MWD и наклонно-направленного бурения
Жидкостные емкостные датчики угла наклона MELDOR разработаны для высокоточного измерения зенитного угла в системах Measurement While Drilling (MWD), Logging While Drilling (LWD), наклонно-направленного бурения и других высокоточных внутрискважинных измерительных системах.
В отличие от традиционных решений на основе акселерометров, которые определяют угол наклона путем вычисления по измеренному ускорению, датчики MELDOR непосредственно измеряют угол наклона с помощью жидкостного емкостного чувствительного элемента.
Такой принцип обеспечивает стабильные и высокоточные измерения даже в условиях интенсивных вибраций, ударных нагрузок и повышенных температур.
✔ Прямое измерение угла
✔ Точность до 0,005°
✔ Высокая ударопрочность
✔ Отсутствие температурного гистерезиса
✔ Долговременная стабильность
Что такое жидкостный емкостной датчик угла наклона?
Датчик относится с классу Direct Angle Measurement (DAM) позволяющий получать угловые величины без промежуточных значений. Жидкостный емкостной датчик угла наклона — это высокоточное измерительное устройство, предназначенное для определения пространственного положения объекта относительно вектора силы тяжести.
В отличие от акселерометров, которые измеряют ускорение и затем вычисляют угол наклона математическими методами, жидкостный датчик непосредственно измеряет угол посредством регистрации положения диэлектрической жидкости внутри специальной емкостной измерительной камеры.
При изменении положения датчика поверхность жидкости изменяет свое положение под действием силы тяжести, вызывая изменение емкости, которое прямо пропорционально углу наклона.
Такой физический принцип обеспечивает высокую точность, отличную повторяемость измерений и значительно снижает влияние динамических воздействий.
Благодаря использованию естественного гравитационного уровня жидкостные емкостные датчики успешно применяются в системах, где требуется высокая точность, долговременная стабильность и надежная работа в тяжелых условиях эксплуатации.
Области применения
Жидкостные емкостные датчики MELDOR применяются в широком спектре высокоточных измерительных систем:
- системы Measurement While Drilling (MWD);
- системы Logging While Drilling (LWD);
- оборудование для наклонно-направленного бурения;
- внутрискважинные инклинометры;
- геофизические приборы;
- нефтегазовая отрасль;
- высокотемпературные внутрискважинные приборы;
- системы точного позиционирования;
- системы выравнивания платформ;
- научное и промышленное измерительное оборудование.
Почему жидкостная емкостная технология?
Прямое измерение угла
Датчик измеряет угол наклона непосредственно, без необходимости вычислять его по измеренным ускорениям.
Высокая точность
Типовая точность измерения достигает 0,005°, обеспечивая надежное определение пространственного положения.
Механическая фильтрация вибраций
Измерительная жидкость естественным образом подавляет высокочастотные вибрации и кратковременные динамические воздействия еще до их преобразования в электрический сигнал.
Высокая ударопрочность
Простая конструкция чувствительного элемента обеспечивает высокую устойчивость к ударным нагрузкам, характерным для бурения.
Отсутствие температурного гистерезиса
Характеристики датчика остаются стабильными во всем рабочем температурном диапазоне без проявления температурного гистерезиса.
Низкая нелинейность
Нелинейность измерений не превышает 0,1% во всем рабочем диапазоне температур.
Долговременная стабильность
Конструкция датчика обеспечивает превосходную повторяемость измерений практически без долговременных уходов характеристик.
Принцип измерения
Прямое измерение угла вместо вычисления по ускорению
Большинство современных MWD-систем определяют угол наклона с помощью MEMS-акселерометров.
Однако акселерометр не измеряет угол.
Он измеряет ускорение.
Затем программное обеспечение вычисляет угол наклона, определяя направление вектора силы тяжести.
В неподвижном состоянии такой подход обеспечивает хорошие результаты.
Однако во время бурения инструмент постоянно испытывает воздействие вибраций, ударов, крутильных колебаний и других динамических ускорений.
Для акселерометра все эти воздействия являются одной и той же физической величиной — ускорением.
Поэтому для получения угла наклона требуется сложная цифровая обработка, позволяющая выделить гравитационную составляющую из суммы всех действующих ускорений.
Жидкостная емкостная технология использует принципиально иной подход.
Вместо вычисления угла по ускорению датчик непосредственно измеряет положение поверхности жидкости относительно направления силы тяжести.
При этом сама жидкость выполняет роль естественного механического демпфера.
Высокочастотные вибрации и кратковременные ударные воздействия частично подавляются еще до того, как сигнал поступает в электронную измерительную схему.
Таким образом, часть фильтрации выполняется не алгоритмами цифровой обработки, а непосредственно физическими свойствами чувствительного элемента.
Именно этот принцип обеспечивает стабильные и высокоточные измерения угла наклона в сложных условиях бурения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения | Жидкостный емкостной |
| Измеряемая величина | Зенит, поворот |
| Точность | До 0,005° |
| Разрешение | По запросу |
| Нелинейность | Менее 0,1% |
| Температурный гистерезис | Отсутствует |
| Долговременный уход | Отсутствует |
| Ударопрочность | Для тяжелых условий бурения |
| Основные применения | MWD, LWD, наклонно-направленное бурение |
Часто задаваемые вопросы
Что такое жидкостный емкостной датчик угла наклона?
Это высокоточный датчик, который непосредственно измеряет угол наклона по положению поверхности жидкости относительно силы тяжести.
Чем он отличается от MEMS-акселерометра?
MEMS-акселерометр измеряет ускорение и вычисляет угол математически. Жидкостный датчик измеряет сам угол, используя положение жидкости как естественный гравитационный уровень.
Почему жидкостный датчик подходит для систем MWD?
Благодаря механическим свойствам измерительной жидкости высокочастотные вибрации и кратковременные динамические воздействия частично подавляются еще до формирования электрического сигнала, что обеспечивает стабильные измерения в условиях бурения.
Где применяются такие датчики?
Жидкостные емкостные датчики используются в нефтегазовой отрасли, системах MWD и LWD, оборудовании для наклонно-направленного бурения, геофизических приборах, научных измерительных комплексах и системах точного позиционирования.
Почему MELDOR?
На протяжении многих лет компания MELDOR разрабатывает высокоточные измерительные технологии для работы в наиболее сложных условиях эксплуатации.
Наши жидкостные емкостные датчики объединяют прямое измерение угла, высокую механическую надежность и долговременную стабильность, обеспечивая точные и воспроизводимые измерения там, где традиционные технологии приближаются к своим практическим ограничениям.
