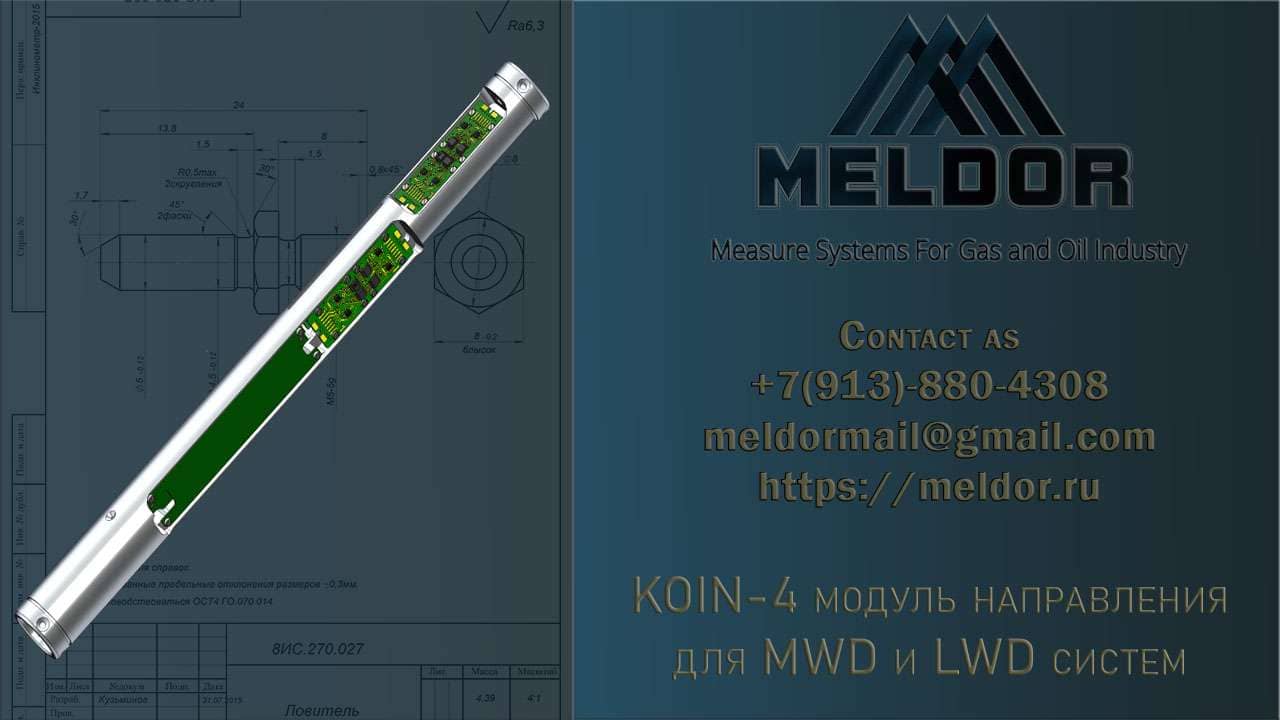

KOIN-4 инклинометрический модуль для MWD и LWD систем
Уникальная технология БЕЗ АКСЕЛЕРОМЕТРОВ
Высокоточный модуль определения пространственного положения на основе собственного феррозондового магнитометра и жидкостных емкостных датчиков наклона
Модуль направления MELDOR — это законченная измерительная система, предназначенная для интеграции в оборудование MWD, LWD, каротажные приборы на кабеле (wireline) и другие системы контроля траектории скважин.
В отличие от традиционных модулей направления, использующих MEMS-акселерометры, модуль MELDOR объединяет собственный трехкомпонентный цифровой феррозондовый магнитометр и жидкостные емкостные датчики наклона, полностью разработанные компанией MELDOR.
Такая архитектура обеспечивает прямое измерение угла наклона и высокую стабильность работы в условиях вибрации, ударных нагрузок и высоких температур при бурении.
Все ключевые элементы системы — включая магнитометр, жидкостные емкостные датчики наклона, электронный блок обработки сигналов и алгоритмы калибровки — разработаны и производятся компанией MELDOR. Это обеспечивает полный контроль качества измерений и долгосрочную надежность оборудования.
Почему выбирают модуль направления MELDOR?
Прямое измерение угла наклона
Большинство современных модулей направления определяют угол наклона косвенным методом — используя MEMS-акселерометры, которые измеряют ускорение свободного падения.
Однако в процессе бурения акселерометры подвергаются воздействию вибраций, ударов, вращения, stick-slip колебаний и других динамических факторов. Эти воздействия приводят к появлению дополнительных ускорений, которые невозможно полностью отделить от гравитационного поля.
Модуль направления MELDOR использует жидкостные емкостные датчики наклона, которые измеряют угол непосредственно, а не вычисляют его на основе ускорения.
Жидкостный чувствительный элемент обеспечивает естественное подавление высокочастотных механических воздействий, что позволяет получать стабильные измерения в реальных условиях бурения.
Полностью цифровой трехкомпонентный феррозондовый магнитометр
В состав модуля направления MELDOR входит полностью цифровой трехосевой феррозондовый магнитометр, разработанный и изготовленный компанией MELDOR.
Основные преимущества:
- полностью цифровая обработка сигналов;
- высокая ортогональность измерительных осей;
- стабильная работа в широком диапазоне температур;
- низкий уровень шума;
- высокая повторяемость измерений;
- собственная технология калибровки;
- долговременная стабильность характеристик.
Полный цикл разработки — от конструкции феррозондовых элементов до финальной калибровки — выполняется компанией MELDOR. Это позволяет оптимизировать магнитометр именно для задач высокоточной инклинометрии.
Собственные жидкостные емкостные датчики наклона
Система измерения наклона модуля MELDOR основана на собственных жидкостных емкостных датчиках наклона, разработанных специально для работы в скважинных условиях.
Основные преимущества технологии:
- прямое измерение угла;
- высокая устойчивость к вибрациям;
- отсутствие влияния динамических ускорений;
- отсутствие температурного гистерезиса;
- высокая повторяемость измерений;
- стабильная работа в широком диапазоне температур.
В отличие от MEMS-акселерометров, которые определяют наклон через измерение ускорения, жидкостные емкостные датчики наклона являются прямыми измерителями геометрического положения.
Разработан для тяжелых условий эксплуатации
Модуль направления MELDOR разработан для надежной работы в сложных условиях бурения.
Конструкция обеспечивает устойчивость к:
- постоянной вибрации;
- механическим ударам;
- нагрузкам при вращательном бурении;
- высоким температурам;
- длительной эксплуатации в скважине.
Компактная конструкция позволяет интегрировать модуль в существующие системы MWD/LWD без изменения архитектуры оборудования.
Полностью собственная разработка MELDOR
В отличие от производителей, использующих готовые коммерческие компоненты, MELDOR самостоятельно разрабатывает все критически важные элементы измерительной системы.
Собственная разработка включает:
- трехкомпонентные феррозондовые магнитометры;
- жидкостные емкостные датчики наклона;
- электронные схемы обработки сигналов;
- алгоритмы компенсации и калибровки;
- механическую конструкцию;
- испытательное и калибровочное оборудование.
Такой подход позволяет оптимизировать весь измерительный модуль как единую систему.
Области применения
Модуль направления MELDOR предназначен для применения в:
- MWD (Measurement While Drilling) системах;
- LWD (Logging While Drilling) системах;
- каротажных приборах на кабеле (wireline);
- системах направленного бурения;
- роторно-управляемых системах (RSS);
- приборах навигации в скважинах;
- высокотемпературных инклинометрических системах;
- OEM-оборудовании для измерения направления.
Основные преимущества
| Особенность | Преимущество |
|---|---|
| Собственный трехкомпонентный феррозондовый магнитометр | Высокая стабильность магнитных измерений |
| Жидкостные емкостные датчики наклона | Прямое измерение угла |
| Отсутствие MEMS-акселерометров | Работа в условиях высоких вибраций |
| Полностью цифровая обработка сигналов | Высокая повторяемость и стабильность |
| Собственная разработка всех ключевых компонентов | Полный контроль качества |
| Компактная конструкция | Простая интеграция в OEM-системы |
| Высокая механическая прочность | Надежность при эксплуатации в скважине |
| Возможность адаптации | Решения под требования заказчика |
OEM-интеграция
Модуль направления MELDOR может поставляться как OEM-компонент для интеграции в оборудование заказчика.
Возможные варианты адаптации:
- индивидуальные механические размеры;
- различные интерфейсы связи;
- специальная конфигурация электроники;
- адаптация под требования конкретного проекта;
- индивидуальная калибровка.
Почему MELDOR?
Более 15 лет компания MELDOR занимается разработкой высокоточных систем измерения направления и геофизического оборудования.
Наша философия заключается в создании собственных измерительных технологий, а не в сборке систем из готовых коммерческих компонентов.
Это позволяет обеспечивать:
- высокую точность измерений;
- стабильность характеристик;
- повторяемость результатов;
- надежную работу в сложных условиях эксплуатации.
Часто задаваемые вопросы
Почему в модуле направления MELDOR не используются MEMS-акселерометры?
MEMS-акселерометры измеряют ускорение, а не угол. В условиях бурения дополнительные динамические ускорения от вибрации и ударов могут значительно влиять на результат.
Модуль MELDOR использует жидкостные емкостные датчики наклона, которые обеспечивают прямое измерение угла.
Разрабатывается ли феррозондовый магнитометр компанией MELDOR?
Да. Трехкомпонентный цифровой феррозондовый магнитометр полностью разработан, изготовлен и откалиброван компанией MELDOR.
Можно ли интегрировать модуль MELDOR в существующую систему MWD?
Да. Модуль разработан для OEM-интеграции и может быть адаптирован под механические, электронные и программные требования заказчика.
Возможна ли индивидуальная настройка модуля?
Да. Возможна адаптация конструкции, интерфейсов, электроники и параметров калибровки под конкретное применение.
