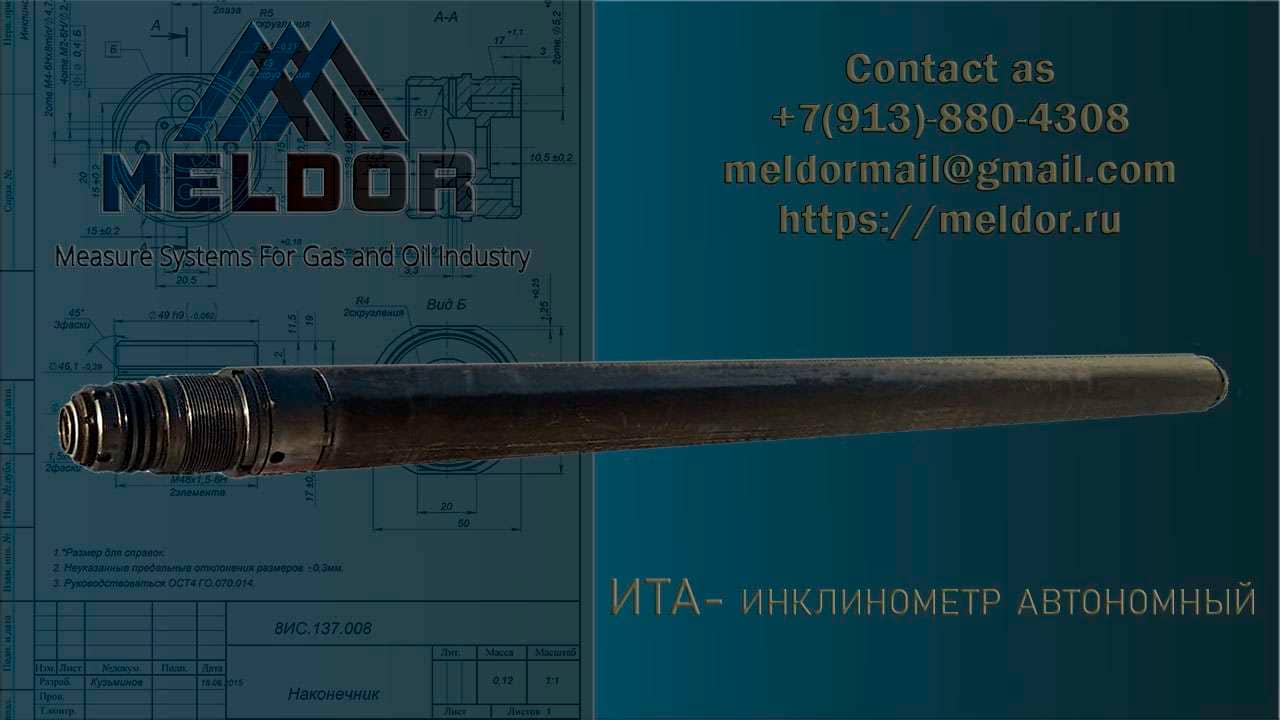

ИТА
инклинометр томский автономный
Уникальная технология БЕЗ АКСЕЛЕРОМЕТРОВ
Введение
При производстве работ в открытом стволе наклонно-направленных скважин и скважин с горизонтальным завершением, использование современных инструментов становится ключевым фактором для обеспечения эффективности и точности. В мире бурения скважин постоянно идет борьба за повышение эффективности и точности процесса. Однако с появлением автономного инклинометра ИТА, это стало возможным. В данной статье мы рассмотрим инновационный автономный инклинометр ИТА, который обеспечивает высокую точность измерений и надежность в самых экстремальных условиях бурения.
Назначение автономного инклинометра ИТА
Автономный инклинометр ИТА предназначен для непрерывного измерения азимута, зенитного угла скважины и собственного угла поворота в функции глубины при производстве работ в открытом стволе наклонно-направленных скважин и скважин с горизонтальным завершением. Он позволяет гарантировать точность и надежность в работе на глубине, а также увеличивает эффективность буровых операций.
Описание инклинометра ИТА
Измеренные параметры накапливаются в энергонезависимой памяти скважинного прибора с привязкой ко времени и передаются в компьютер после извлечения прибора из скважины. Это позволяет вести непрерывное мониторинг и анализ данных. Расширенный объем энергонезависимой памяти позволяет увеличить время регистрации до 36 (42) часов.
Внутри прибора находится батарея повышенной емкости, которая обеспечивает до 18 измерений без перезарядки аккумуляторов. Система автоматически переключается на резервный банк батарей, предотвращая потерю информации из-за разряда аккумуляторов.
Для создания инклинометра ИТА используются передовые технологии, разработанные и совершенствованные компанией на протяжении многих лет. В системе применяются емкостные датчики угла наклона и магнитометры собственного производства. Которые обеспечивающие высокую точность и компактные размеры.
Доставка инклинометра на забой осуществляется на буровом инструменте.
Инклинометрическая установка ИТА
Инклинометрическая установка ИТА представляет собой стандартную схему реализации с 3-осевым феррозондовым магнитометром и 3-осевым емкостным датчиком угла наклона. Выходными величинами ИТА являются углы азимута, зенита, поворота, три магнитных компоненты, три гравитационные компоненты и показания температуры.
Рабочие условия применения
Автономный инклинометр ИТА может использоваться в эксплуатационных и разведочных необсаженных наклонных и горизонтальных скважинах. Он способен работать в условиях с температурой от минус 5 до 125°C и гидростатическим давлением до 80 МПа. Инклинометр подходит для бурения на нефть и газ на глубине до 5000 метров.
Преимущества автономного инклинометра ИТА
Высокая Точность: Датчик зенитного угла выполнен по технологии жидкостного емкостного, что обеспечивает высокую точность измерений с погрешностью всего ± 0.1о по зениту и ± 0.3 по азимуту.
Малое Потребление Энергии: Инклинометр ИТА имеет низкое потребление энергии. Это позволяет продлить время работы прибора.
Увеличенное Время Регистрации: Благодаря расширенной энергонезависимой памяти, инклинометр ИТА способен регистрировать данные в течение продолжительного времени.
Заключение
Инклинометр ИТА представляет собой высокотехнологичное устройство, спроектированное для оптимизации работ в скважинах. Его преимущества включают высокую точность измерений, надежность и долгий срок службы. Он идеально подходит для широкого спектра скважинных операций и способствует увеличению производительности в скважинной промышленности.
Часто Задаваемые Вопросы (FAQs)
Какие скважины подходят для использования инклинометра ИТА?
Инклинометр ИТА идеально подходит для наклонных и горизонтальных скважин, бурящихся на нефть и газ, с глубиной до 5000 метров.
Какова точность измерений инклинометра ИТА?
Инклинометр ИТА обладает высокой точностью, с погрешностью не более ± 0.1° по зениту и ± 0.3° по азимуту.
Сколько времени может работать инклинометр ИТА без подзарядки?
Благодаря батарее повышенной емкости, инклинометр ИТА способен провести до 18 измерений на скважине без перезарядки.
Как производится замена батарей в инклинометре ИТА?
Инклинометр ИТА оснащен двумя батарейными банками – основным и резервным. Система автоматически переключает на резервный банк при истощении основного, и оператор получает уведомление о необходимости замены банка.
Какие преимущества имеет емкостной датчик зенитного угла?
Емкостной датчик зенитного угла обладает высокой точностью, ударопрочностью и надежностью.
Какие технические характеристики доступны для инклинометра ИТА?
Вы можете ознакомиться со всеми техническими характеристиками инклинометра ИТА, скачав PDF файл по ссылке выше.
